Máquina de corte a laser de fibra 12Kw
Especificação de solução de ponta para máquina de corte a laser 12Kw, máquina de corte a laser com um sistema automático de carregamento e descarregamento de folhas: alta eficiência, custo-benefício adequado para fábricas com grande produção, o carregamento e descarregamento de folhas de metal são feitos durante o corte
Introdução de Produto
Solução de ponta
Especificação para máquina de corte a laser 12Kw
 | ||||
 |  | |||
| (一）、Colocação Elétrica Principal | ||
Nome da parte& Descrições | Observação | |
12KW Laser | IPG（alemão） | Marca alemã |
Cabeça de Corte | Precitec Autofocus | Marca alemã |
Redutor | Shimpo | Japão |
Resfriador de água | Proteção contra fluxo excessivo, estabilidade de temperatura ± 0,5 ℃, máquina verde de dois ciclos resfriada por água, controle de evaporação de titânio frio | Wuhan, China |
Sistema de acionamento mecânico | Atlanta ou ROR, Rack&e Pinhão, tipo Bevel | Marca alemã |
Módulo de Botão | Schneider | Marca da França |
Trilho Guia | Hiwin | Marca taiwanesa |
Válvula solenoide | Airtec | Taiwan |
Auto-sensor | Precisão ± 0,1 mm | China |
Sistema PC | Controle industrial | EVOC, Taiwan |
Motor do eixo X | Motor Ethercat | Yaskawa, Japão |
Motor do eixo Y | Motor Ethercat, dupla direção | Yaskawa, Japão |
Motor do eixo Z | Motor Ethercat | Yaskawa ou Fuji, Japão |
Peças elétricas | Schneider | Marca da França |
Controlador | Controlador: FScut8000 (suporte ao idioma inglês, formato de arquivo .dxf, PLT, Gerber, AI e assim por diante)Software de corte: Hypcut | Friendess, China |
Nesting | CypNest processamento de desenho, aninhamento, geração de caminho de ferramenta e transmissão remota de tarefas, etc. | Friendess, China |
Mesa | Faça estritamente a mesa com tratamento de endurecimento, revenimento e recozimento para garantir que não haja deformação em 20 anos de produção | QY, China |
Parâmetro técnico | ||
1 | Comprimento de onda do laser | 1070 nm |
2 | Força maxima | 12Kw |
3 | Max Acceleration | 1.5G |
4 | Consumo de energia | 70Kw |
5 | Velocidade máxima | Velocidade de eixo único ≤120m / min Velocidade complexa ≤160m / min |
6 | Largura de linha mínima | 0,15 mm (para materiais com espessura inferior a 0,4 mm), depende da espessura da folha |
7 | Espessura de corte | MS: máx. 40 mm， produção 35mm
SS: máx. 40 mm， produção 30mm |
8 | Dimensão de Corte | Mesa de troca com tampa de proteção total 2500 * 6000mm 2500 * 8000mm |
9 | Precisão mecânica da mesa de corte： ±0,05 mm | |
10 | Precisão de posicionamento repetido X, Y： ±0,03 mm | |
11 | Fonte de alimentação: trifásico 5 fios AC 380V ± 5%，50Hz / 60HZ ± 1% | |
Nossas vantagens de máquina
| Sala de ar condicionado: com todas as peças elétricas e fonte de laser dentro, Isolamento térmico 、 Isolamento de poeira 、 Prova de fogo que manterá a máquina funcionando de forma estável, mesmo 24 horas por dia, e prolongará a vida útil das peças elétricas | |
 | Sistema de controle de monitores Para o bem da segurança do operador cada área de canto morto pode ser monitorada durante o corte em tempo hábil, o processo pode ser controlada. | |
 | Sistema de controle remoto WIFI Transmissão rápida: facilmente do PC do escritório para a máquina de corte, economize tempo Ao reduzir a portadora intermediária, o risco de vírus diminuirá Conveniente para serviço pós-venda | |
Nossas vantagens de máquina
O principalquadro, Armaçãoadota uma estrutura de viga de pórtico, e otabelacama éproduzido porsoldado por placas de aço, e o estresse é eliminado por tratamento térmico T6, de modo que a resistência, rigidez, aceleração e desaceleração do servo drive e sistema de controle numérico são altamente combinados Sem deformação na produção de 20 anos |  |
Nossas vantagens de máquina
 | Hy-vision para reprodução * Reprodução visual * Salvar material * localização rápida |
 | Hy-Lightening * piercing rápido * piercing sem sentido |
| Hy-Intelligence: a produção atual pode ser interrompida a qualquer momento e intercalada na produção de outros desenhos. Você também pode retornar às tarefas de processamento não concluídas a qualquer momento para continuar a produção. Otimize o plano de produção de equipamentos e reduza o tempo de inatividade de fragmentação Salvar automaticamente as informações do ponto de interrupção Quer se trate de uma falha de energia acidental ou interromper artificialmente o interruptor Para qualquer desenho não finalizado, o sistema registrará automaticamente todos os dados no momento da interrupção do desenho. Quando o desenho é lido novamente, o estado antes da interrupção é restaurado automaticamente. | |
Velocidade de corte
Gás nitrogênio:
Espessura de aço inoxidável 3mm
Amostras de corte
 |  |
 |  |

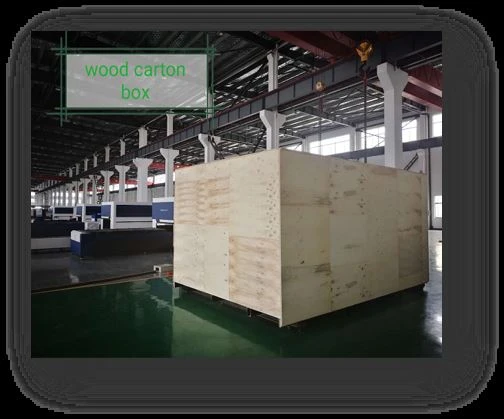

Pacotes de máquinas
 |  |  |
 |  |  |
 |  |  |
Visita à fábrica
Valor do laser QY
ØBuscando profundamente, não buscando ampla: a laser QY sempre dedica à máquina de corte a laser aquilo em que somos bons.
ØOs clientes são a única razão pela qual existimos, crescemos juntos com nossos clientes.
ØNão fornecemos apenas produtos a laser, mas também soluções de melhoria da eficiência da produção.
ØO que oferecemos são produtos e serviços de alta qualidade, em vez de preços baixos.
