QY-LCF6000-2580G20
Especificação de solução high-end Para 6Kw Laser Cutting Machine QY é sério sobre uma coisa: tornar melhor máquina de corte de metal para os clientes Nossas vantagens da máquina Hy-Intelligence: a produção atual pode ser interrompida a qualquer momento e intercala na produção de outros desenhos. você...
Introdução de Produto
Solução High End
Especificação para máquina de corte a laser de 6kw
QY é sério sobre uma coisa:
fazendo melhor máquina de corte de metal para os clientes
(一）、Colocação Elétrica Principal | ||
Nome da peça e descrições | comentário | |
Laser de 6000W | IPG（Alemão） | Marca alemã |
Cabeça de corte | PrecitecFoco automático | Marca alemã |
redutor | Rio Shimpo | Japão |
Resfriador de água | Proteção contra o fluxo excessivo, estabilidade de temperatura ± 0,5°C, máquina verde de dois ciclos refrigerados à água, controle de evaporação de titânio frio | Wuhan |
Sistema de condução mecânica | ROR,Rack&Pinion, Tipo Devel | Marca alemã |
Guia Ferroviário | Hiwin | Taiwanmarca |
Contator AC | Schneider | Marca francesa |
Electroválvula | Airtec | Taiwan |
Sensor automático | Precisão ±0.1mm | China |
Sistema PC | Controle industrial | EVOC |
Motor do eixo X | Étercatmotor | Yaskawa |
Motor do eixo Y | Motor Ethercat, condução dupla | Yaskawa |
Motor do eixo Z | Motor ethercat | Yaskawa ou Fuji, Japão |
Peças elétricas | Schneider | Marca francesa |
controlador | Controlador: FScut8000 (suporte a língua inglesa, arquivoformação.dxf, PLT, Gerber, IA e assim por diante) Software de corte:Hypcut | AmigaChina |
nidificação | CypNest processamento de desenho, aninhamento, geração de caminhos de ferramentas e transmissão remota de tarefasetc | AmigaChina |
mesa | Estritamente fazer tabela com endurecimento, tempero e tratamento de ressarcial para garantir nenhuma deformaçãoem 20 anos de produção | QY |
Parâmetro Técnico | ||
1 | Comprimento de onda laser | 1070nm |
2 | Potência Máxima | 6000W |
3 | Aceleração máxima | 1,5G |
4 | Consumo de energia | 35Kw |
5 | Velocidade máxima | Velocidade de eixo único ≤120m/min
Velocidade complexa ≤160m/min |
6 | Largura de linha min | 0,15mm (para materiais com espessura inferior a 0,4 mm), depende da espessura da folha |
7 | Espessura de corte | MS: máximo 25mm, produção de 25mm;
SS: máximo 20mm, produção 16mm; |
8 | Dimensão de corte | Mesa de troca com cobertura de proteção completa
1500 * 3000mm
2500 * 6000mm
2500 * 8000mm |
9 | Precisão mecânica da mesa de corte： ±0,05mm | |
10 | X,Y Precisão de posicionamento repetido： ±0,03mm | |
11 | Fonte de alimentação: Fios trifásicas 5 AC 380V±5%，50Hz/60HZ±1% | |
  | Sala de ar condicionado:
com todas as partes elétricas e fonte de laser dentro,
Isolamento térmico、Isolamento da poeira、Prova de Fogo
que vai manter a máquina funcionando stably mesmo 24horas continuou o trabalho, e prolongar a vida útil da elétricaPartes | |
   | Monitore sistema de controle
Por uma boa questão de segurança do operador
cada área de canto morto pode ser monitorado durante o corte oportuno, o processo pode ser controlado.
| |
 | Sistema de controle remoto WIFI
Transmissão rápida: facilmente do OFFICE PC para a máquina de corte, economize tempo
Ao reduzir o portador médio, o risco de vírus será diminuído
Conveniente para o serviço de pós-feira | |
há portões de retalho (2 cada metro) para abrir automaticamente com base
em posição de movimento de pórtico
|
Contr de gás de três vias Separados O2, N2 e ar |

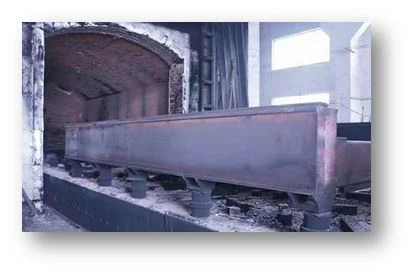

Nenhuma deformação em 20 anos de produção O principalmolduraadota um feixe de pórtico estrutura, e osmesacama éproduzido por soldado por placas de aço, eo estresse é eliminado pelo tratamento térmico T6, de modo que o força, rigidez, aceleração de unidade servo e desaceleração e controle numérico sistema são altamente combinados
Nenhuma deformação em 20 anos de produção |  |
Nossas vantagens da máquina
 | Hi-visão para reprodução
*Reprodução visual
*Salvar material *localização rápida |
 | Hy-Lightening
*piercing rápido
*sem sentido perfurando |
Hy-Intelligence:
a produção atual pode ser interrompida a qualquer momento e intercalada na produção de outros desenhos. É possível
também mudar de volta tarefas de processamento inacabadas a qualquer momento para continuar a produção. Otimizar a produção de equipamentos
planejar e reduzir o tempo de inatividade da fragmentação
Salvar automaticamente informações de ponto de interrupção
Se é falha de energia acidental, ou parar artificialmente o interruptor.
Para qualquer desenho inacabado, o sistema registrará automaticamente todos os dados no momento da interrupção do
desenho. Quando o desenho é lido novamente, o estado antes da interrupção é automaticamente restaurado.
Parâmetro de corte da solução 6Kw | |||||
material | espessura | gás | Velocidade (m/min) | Poder de corte (W) | bocal |
Ms | 1 | O2 | 8.5-10 | 900-1200 | 1.0D |
2 | 6.0-7.8 | 1000-1500 | 1.0D | ||
3 | 3.3-4.8 | 1000-3000 | 1.0D/1.2D | ||
4 | 3.3-4.0 | 3000-4200 | 1.2D | ||
5 | 3.0-3.7 | 3600-4500 | 1.2D | ||
6 | 2.7-3.5 | 3800-4500 | 1.2D | ||
8 | 2.1-2.7 | 3800-4800 | 1.2D | ||
10 | 2.0-2.4 | 4000-6000 | 1.2D | ||
12 | 1.6-2.2 | 4000-6000 | 1.2D | ||
14 | 0.9-1.5 | 6000 | 1.4D | ||
16 | 0.8-1.4 | 2300-6000 | 1.4D OU 4.0D | ||
18 | 0.7-1.2 | 2500-6000 | 1.4D OU 4,5D | ||
20 | 0.6-0.9 | 2600-6000 | 1.4D OU 4,5D | ||
22 | 0.5-0.6 | 2800-6000 | 1.4D OU 4,5D | ||
25 | 0.4-0.55 | 3300-6000 | 1.4D OU 5.0D | ||
1 | N2 | 30-50 | 4000-6000 | 1,5S | |
2 | 15-20 | 4000-6000 | 1,5S OU 2.0S | ||
3 | 9.0-15 | 4000-6000 | 1,5S OU 2.0S | ||
4 | 7.0-10 | 5000-6000 | 2.0S OU 2,5S | ||
5 | 6.0-7.5 | 5000-6000 | 2.0S OU 2,5S | ||
ß | 1 | N2 | 40-60 | 4000-6000 | 1,5S |
2 | 30-42 | 4000-6000 | 1,5S OU 2.0S | ||
3 | 13.0-19.0 | 6000 | 1,5S OU 2.0S | ||
4 | 8.0-11.0 | 6000 | 2.0S OU 2,5S | ||
5 | 6.5-8.0 | 6000 | 2.0S OU 2,5S | ||
6 | 6.0-7.5 | 6000 | 2,5S | ||
8 | 3.4-4.0 | 6000 | 2,5S | ||
10 | 1.5-2.2 | 6000 | 3.0S | ||
12 | 1.3-1.8 | 6000 | 3.0S OU 3,5S | ||
14 | 0.7-1.1 | 6000 | 4.0S OU 4,5S | ||
16 | 0.65-0.9 | 6000 | 4.5S | ||
18 | 0.5-0.7 | 6000 | 4.5S OU 5.0 | ||
20 | 0.45-0.6 | 6000 | 5.0S | ||
ß | 8
| ar | 30-45 | 4000-6000 | 1,5S |
2 | 17-25 | 4000-6000 | 1,5S OU 2.0S | ||
3 | 10.0-18.0 | 6000 | 1,5S OU 2.0S | ||
4 | 8.0-11.0 | 6000 | 2.0S OU 2,5S | ||
5 | 6.5-8.0 | 6000 | 2.0S OU 2,5S | ||
6 | 5.5-7.0 | 6000 | 2,5S | ||
8 | 2.5-3.0 | 6000 | 2,5S | ||
ß | 10 | ar | 1.8-2.3 | 6000 | 3.0S |
12 | 1.0-1.4 | 6000 | 3.0S OU 3,5S | ||
14 | 0.65-0.9 | 6000 | 4.0S OU 4,5S | ||
ß | 1 | O2 | 30-50 | 2000-3000 | 1.0D |
2 | 10.0-18.0 | 2000-3500 | 1.0D | ||
3 | 6.0-12.0 | 2000-3500 | 1.5D | ||
4 | 4.0-6.0 | 2500-4500 | 1.5D | ||
5 | 3.6-5.0 | 2500-4500 | 1.5D | ||
6 | 2.7-3.5 | 2500-4500 | 1.5D | ||
8 | 2.1-2.7 | 3000-4500 | 1.5D | ||
10 | 2.0-2.4 | 3500-5500 | 1.5D | ||
12 | 1.6-2.0 | 4000-5500 | 1.5D | ||
14 | 0.9-1.3 | 5000-6000 | 1.5D | ||
latão | 1 | N2 | 35-50 | 4000-6000 | 1,5S |
2 | 17-25 | 4000-6000 | 1,5S OU 2.0S | ||
3 | 8.0-12.0 | 6000 | 1,5S OU 2.0S | ||
4 | 4.8-6.0 | 6000 | 2.0S OU 2,5S | ||
5 | 2.7-3.5 | 6000 | 2.0S OU 2,5S | ||
6 | 1.6-2.2 | 6000 | 2,5S | ||
8 | 1.3-1.8 | 6000 | 2,5S | ||
10 | 1.1-1.5 | 6000 | 3.0S | ||
12 | 1.0-1.4 | 6000 | 3.0S OU 3,5S | ||
14 | 0.55-0.7 | 6000 | 4.0S OU 4,5S | ||
16 | 0.3-0.45 | 6000 | 4.5S | ||
cobre | 1 | O2 | 25-35 | 6000 | 1,5S |
2 | 12.0-18.0 | 6000 | 2.0S | ||
3 | 10.0-14.0 | 6000 | 2,5S | ||
4 | 6.0-7.5 | 6000 | 2,5S | ||
5 | 4.0-5.0 | 6000 | 2,5S | ||
8 | 1.0-1.5 | 6000 | 3.0S OU 3,5S | ||
Alu | 1 | N2 | 40-60 | 4000-6000 | 1,5S |
2 | 20-30 | 4000-6000 | 1,5S OU 2.0S | ||
3 | 12.0-18.0 | 6000 | 1,5S OU 2.0S | ||
4 | 4.0-7.0 | 6000 | 2.0S OU 2,5S | ||
5 | 2.8-4.0 | 6000 | 2.0S OU 2,5S | ||
6 | 2.0-3.0 | 6000 | 2,5S | ||
Alu | 8 | N2 | 1.4-2.2 | 6000 | 2,5S |
10 | 1.2-1.7 | 6000 | 3.0S | ||
12 | 1.0-1.3 | 6000 | 3.0S OU 3,5S | ||
14 | 0.6-0.8 | 6000 | 4.0S OU 4,5S | ||
16 | 0.4-0.6 | 6000 | 4.5S | ||
18 | 0.3-0.5 | 6000 | 4.5S OU 5.0S | ||
Pacotes de máquinas
Visitação de fábrica
 | Após a equipe de vendas |  | Departamento de produção |
Departamento de P&D
|  | Equipe de vendas |  |
ØBuscando profundo, não buscando amplo: O laser QY sempre dedica à máquina de corte a laser o que somos bons
ØOs clientes são a única razão pela qual existimos, crescemos com nossos clientes juntos.
ØNão estamos apenas fornecendo produtos a laser, mas também soluções de melhoria da eficiência de produção.
ØO que oferecemos são produtos e serviços de alta qualidade em vez de preços baixos.
Muito obrigado por sua confiança na QY, e escolha qy como seu parceiro!!!
